220KV 30 metroko tximista babesteko dorrea

Kalitate handiko 220KV 30 metroko tximista babesteko dorrea Txinako Xuteng Iron Tower fabrikatzaileak eskaintzen du. Erosi 220KV 30 metroko tximista babesteko dorrea, kalitate handikoa eta prezio baxuarekin.

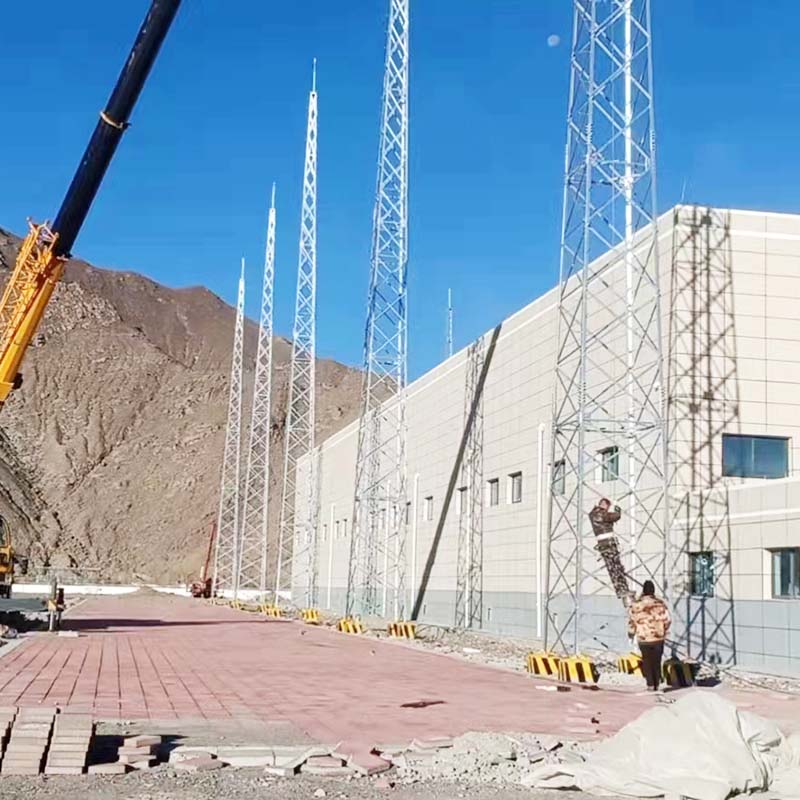

220KV-ko 30 metroko tximista-dorre independentea findegiak, gasolindegiak, lantegi kimikoak, ikatz meategiak, biltegiak eta sukoiak eta lehergailuak bezalako eraikinetarako erabiltzen da.

Tximistaren dorrearen babes-eremua ere kalkulatu behar da rolling ball metodoa erabiliz babes-erradioa eta babes-eremua kalkulatzeko. Tximista babesteko dorreak, batez ere, tximista babesteko proiektuetarako erabiltzen dira hainbat eraikinetan, batez ere findegietan, gasolindegietan, lantegi kimikoetan, ikatz meategietan, biltegietan eta sukoi eta lehergaien tailerretan. Garaiz instalatu behar dira. Klima aldaketa dela eta, tximista-hondamendiak okerrera egiten jarraitzen du. Gaur egun, eraikin asko tximista babesteko dorreez hornituta daude, batez ere teilatuan altzairu herdoilgaitzezko burdinazko dorre apaingarriak. Forma askotarikoak, itxura ederrak eta diseinu berritzaileak dituzte, eta hainbat eraikinen estalkietan aplikatzen dira. Etxebizitza guneetako plazak eta berdeguneak bezalako eraikinak elkarren osagarri dira eta hiriko dekorazio-eraikin ikoniko bihurtzen dira. Tximista-dorreen printzipioa tximisteroenaren berdina da. Tximistaren hondamendiak murriztea.

1. Haizearen oinarrizko presioa

2. Gotortze sismikoaren intentsitatea: 8 gradu eta egun txikiko 8 graduko eremuak

Ekoizpena eta instalazioa:

1. Metalezko osagai guztiak galbanizatuta egon behar dira, eta galbanizatutako geruza babesteari arreta jarri behar zaio funtzionamenduan zehar.

2. Erabili altzairu galbanizatuzko hodiak orratz-puntak egiteko, horma-lodiera gutxienez 3 mm-koa eta eztainuzko eskuila-luzera 70 mm baino gutxiagokoa. 3. Tximista babesteko dorrea bertikalki eta irmoki instalatu behar da. Bertikaltasunerako desbideraketa onargarria 3/1000 da.

3. Soldadura-baldintzak: soldadura itzulerako soldadura erabili behar da, eta itzulerako luzerak honako arau hauek bete behar ditu:

a. Altzairu lauak zabalera bikoitza du (gutxienez 3 ertz soldatuta).

b. Altzairu biribilak bere diametroa 6 aldiz handiagoa du.

c. Altzairu biribila altzairu lauarekin lotzean, bere luzera altzairu biribilaren diametroa baino 6 aldiz handiagoa da.

4. Tximista babesteko dorreak, oro har, altzairuzko edo altzairuzko hodi biribilekin eginak dira, eta haien diametroa ez da balio hauek baino txikiagoa izan behar:

a. Tximista babesteko dorre independenteek, oro har, 19 mm-ko diametroa duten altzairu galbanizatuak erabiltzen dituzte.

b. Teilatuan tximista babesteko dorrea 25 mm-ko diametroa duten altzairu galbanizatuzko hodiez egina dago.

c. Ur-dorrearen goiko aldean tximista babesteko dorreak 25 mm edo 40 mm-ko diametroa duten altzairu galbanizatuko hodiak hartzen ditu.

d. Tximiniaren goiko aldean tximista babesteko dorrea 25 mm-ko diametroa duen altzairu borobil galbanizatuz edo 40 mm-ko diametroa duen altzairu galbanizatuz egina izango da. Tximista babesteko eraztuna 12 mm-ko diametroa duen altzairu borobil galbanizatuz edo 100 mm2-ko sekzioa duen altzairu lau galbanizatuz egina izango da, eta bere lodiera 4 mm-koa izango da.

5. Tximista babesteko dorrea altzairu biribilez edo altzairu soldatutako hodiez egin behar da, eta bere diametroa ez da balio hauek baino txikiagoa izan behar: orratzaren luzera 1 m baino gutxiagokoa: altzairu biribila 12 mm da, altzairuzko hodi 20 mm, orratzaren luzera 1. -2 m: altzairu biribila 16 mm-koa da, altzairuzko hodia 25 mm-koa, orratza tximiniaren goiko aldean: altzairu biribila 20 mm-koa da, altzairu-hodia 40 mm-koa da.

Kalkulu-metodoa tximisteroaren babes-erradioarekin eta altuerarekin (h) erlazionatuta dago, baita jaurtiketa-bolaren erradioarekin ere,

D errodatze-erradioa da (flash distantzia)

Lehenengo eraikin mota D=30 metro da (eraikin motaren arabera zehaztuta)

Bigarren eraikin mota D=45 metro da (eraikin motaren arabera zehazten da)

Hirugarren eraikin mota D=60 metro da (eraikin motaren arabera zehaztuta)

Babes-tartea balio estandarraren formula erabiliz kalkulatzen da: (eraikin motaren arabera zehazten da)

Oro har, zenbat eta handiagoa izan tximista, orduan eta babes-eremu handiagoa eta babes-efektua hobea izango da. Hala ere, tximisteroen eraikuntzaren segurtasuna eta ekonomia kontuan hartuta, tximista gehienak 35-45 metro artean eraikitzen dira.

Neurriak: Tximista-barraren lurreratzea ona izan behar da, eta lurreratzeko erresistentzia-balioak ez du 10 Ω-tik gorakoa izan behar. Lurzoruaren erresistentzia handia denean, grafito hedatutako lurrerako moduluak, purutasun handiko erresistentzia murrizteko agenteak, grafitozko kableen konexioak eta zink estalitako altzairuak lurrerako gorputz bertikal gisa erabiltzen dira. Formularen arabera kalkulatu behar da erabilera kopuru zehatza.

Mantentze-lanak eta ikuskapenak urtero trumoi-denboraldia baino lehen egin behar dira, honela:

1. Lotura-zati bakoitzaren konexioa fidagarria izan behar da eta ezin da askatu;

2. Tximista-erasogailutik beheko konektorera dagoen erresistentzia-balio osoa ≤ 5 Ω da;

3. Tximista-barraren lurreratzea ona izan behar da, eta lurraren erresistentziaren balioak ez du 10 Ω-tik gorakoa izan behar.

Tximista babesteko dorrearen diseinuaren oinarria:

1. Eraikinen Tximistaren Babeserako Diseinurako Kodea (GB50057-2010)

2. Egitura altuen diseinurako kodea (GBJ135-2006)

3. Altzairu-egituren diseinurako kodea (GB50017-2014)
